一、產品簡介

1、用途:本調壓器廣泛適用于煤氣及其它無腐蝕性氣體。(可組裝成調壓撬，站等)用于間接天然氣機組、燃氣鍋爐、小區供氣及大型窯爐減壓穩壓使用。

2、特點:流通能力大:響應速度快、壓差較小，穩壓精度高:結構簡單，維修方便。

二、主要技術參數

進口壓力P1: 0.01~0.4MPa

出口壓力P2: 5~300KPa

額定流量: 500~ 25000Nm/h ( 本產品進口壓力低、流通量大)

穩壓精度δP2:土15%

關閉壓力Pb:≤1.2P2

工作溫度: -20C-60C

公稱管徑: DN300

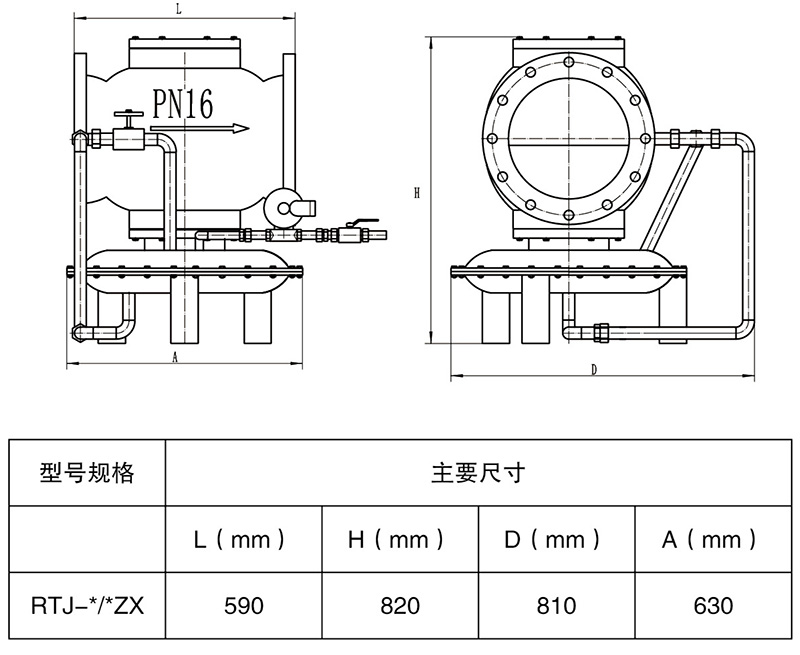

三、結構示意圖

四、結構及原理

RTJ-*/*ZX型調壓器系間接作用式調壓器，由皮膜、指揮器和閥體組成。調壓器皮膜將調壓器的控制閥分成兩個腔室。一個腔室連接下游出口壓力(P2)，另一個腔室連接指揮器根據出口壓力調出的負載壓力(P3)。因為負載壓力(P3)和出口壓力(P2)壓力差不足，調壓器的主閥彈簧作用于皮膜的力，把閥推向關閉位置。當皮膜一邊的負載壓力(P3)漸漸大于彈簧與出口壓力之和時，閥口打開，當這兩邊的壓力平衡時，閥口靜止開放，調節后的壓力即是系統的出口設定壓力。所需燃氣的流量變化會改變出口壓力，閥受指揮器調節的負載壓力(P3)的控制而開放或關閉，來輸送所需燃氣流量，進而保證出口壓力穩定。

五、安裝

1.調壓器的安裝

(1)水平安裝，且調壓器出口管道的的直徑不得小于調壓器進口管的直徑，為使調壓器正常運行需要在上游加裝-只過濾器。

(2)為確保安全，在調壓器上游需要安裝一臺超壓切斷閥。

(3)調壓器和切斷閥的訊號管應安裝到出口壓力較穩定的地方(一般把出口壓力在出廠前都已根據用戶的具體壓力調整好)。

(4)在使用期間，任何情況下，都應極緩慢地打開切斷閥或其它閥門，避免強勁氣流損害調壓器下游設備。

2、調壓設備的安裝

設備安裝非常簡單，將進出口法蘭與燃氣管網連接并進行靜電接地即可，需注意法蘭不可強行就位。設備安裝完成后，外部管道應進行壓力試驗及氣密性試驗，試驗時應將設備上所有閥門關閉(設備出廠前進行過嚴格試驗)，否則可能會對設備造成損傷。

六、使用及保養及維護

1、使用

安裝好后，首先微啟進出口閥門，待壓力穩定后全開進口閥門和出口閥門。

2、保養
